技術參數
| 型號
| D3-070TK
| D3-070TCK
| D3-070T
| D3-070TC
|
| 尺寸 | 7.0” | 7.0” | 7.0” | 7.0” |
| 工作電壓 | 8-36VDC | 8-36VDC | 8-36VDC | 8-36VDC |
| 工作溫度 | -30°~70° | -30°~70° | -30°~70° | -30°~70° |
| 存儲溫度 | -30°~85° | -30°~85° | -30°~85° | -30°~85° |
| 防護等級(前面 ) | IP65 | IP65 | IP65 | IP65 |
| 防護等級(背面 ) | IP40 | IP40 | IP40 | IP40 |
| 安裝方式 | 支持嵌入式和萬向節 | 支持嵌入式和萬向節 | 支持嵌入式和萬向節 | 支持嵌入式和萬向節 |
| 比例 | 16:09 | 16:09 | 16:09 | 16:09 |
| 分辨率 | 1024*600 | 1024*600 | 1024*600 | 1024*600 |
| 可視角度 | 85/85/85/85 | 85/85/85/85 | 85/85/85/85 | 85/85/85/85 |
| 亮度 | 600cd/m2 | 600cd/m2 | 600cd/m2 | 600cd/m2 |
| 處理器 | 800MHz | 800MHz | 800MHz | 800MHz |
| Flash存儲 | 8GB | 8GB | 8GB | 8GB |
| 觸摸屏 | 有 | 有 | 有 | 有 |
| 防眩 | 有 | 有 | 有 | 有 |
| codesys開發 | 正在開發中 | 正在開發中 | 正在開發中 | 正在開發中 |
| QT開發 | 有 | 有 | 有 | 有 |
| 實時時鐘 | 有 | 有 | 有 | 有 |
| 蜂鳴器輸出 | 有 | 有 | 有 | 有 |
| 語音播報（內置揚聲器） | 有 | 有 | 有 | 有 |
| CAN | CAN2.0B，兩路 | CAN2.0B，兩路 | CAN2.0B，兩路 | CAN2.0B，兩路 |
| USB接口 | USB2.0， TYPEA 1個 | USB2.0， TYPEA 1個 | USB2.0， TYPEA 1個 | USB2.0， TYPEA 1個 |
| 以太網 | 不支持 | 不支持 | 不支持 | 不支持 |
| WiFi | 無（可選） | 無（可選） | 無（可選） | 無（可選） |
| 藍牙 | 不支持 | 不支持 | 不支持 | 不支持 |
| 視頻輸入 | 無（1路可選） | PAL/NTSC 720P 一路 | 無（1路可選） | PAL/NTSC 720P 一路 |
| 4G | 無（可選） | 無（可選） | 無（可選） | 無（可選） |
| OTA（遠程升級） | 無（可選） | 無（可選） | 無（可選） | 無（可選） |
| 實體按鍵個數 | 8 | 8 | 0 | 0 |
| 連接器 | M12五芯針式插座 | M12五芯針式插座 | M12五芯針式插座 | M12五芯針式插座 |

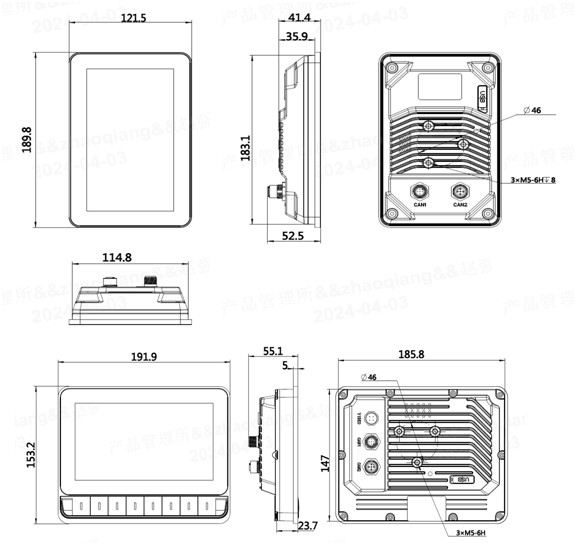

產品尺寸
針腳定義
| M12-A code 五芯針式插座 | |||
|
| 針腳號
| 針腳定義
| 說明
|
| Pin1 | SHIELD | 屏蔽 | |
| Pin2 | UBS | 電源 | |
| Pin3 | GND | 地 | |
| Pin4 | CAN1_H | CAN 高 | |
| Pin5 | CAN1_L | CAN 低 | |
| M12-A code 五芯孔式插座 | |||
|
| 針腳號
| 針腳定義
| 說明
|
| Pin1 | SHIELD | 屏蔽 | |
| Pin2 | UBS | 電源 | |
| Pin3 | GND | 地 | |
| Pin4 | CAN2_H | CAN 高 | |
| Pin5 | CAN2_L | CAN 低 | |
| AMPF四芯針式 視頻插座 | |||
|
| 針腳號
| 針腳定義
| 說明
|
| Pin1 | 12V | 12V | |
| Pin2 | GND | 地 | |
| Pin3 | - | 空 | |
| Pin4 | VIDEO | 視頻信號 | |
